AMD 將 Trinity APU 稱為第二代A系列APU，至於第一代產品自然是目前的Llano系列APU。 那麼Trinity APU 相比現有產品有些什麼改進呢？ 我們一起來看下。
據AMD表示，Trinity APU 是Llano APU 的進化而不是簡單的提升，其將在遊戲、移動、嵌入式領域媒體處理等領域成為領軍人。
相比於現有的Llano APU，Trinity APU 在每瓦性能上是前者的兩倍，其中移動版Trinity APU的TDP僅為17W到35W，比移動版Llano APU更低，而桌面版產品TDP則為相同的65W到100W，只是Trinity APU性能更高。
Trinity APU由第二代Bulldozer架構即Piledriver架構CPU核心以及第二代DX11級別架構即VLIW 4架構圖形核心打造，最多擁有4個CPU核心、4MB二級緩存以及384個圖形流處理器，配置有HD媒體加速器並支持Eyefinity技術和 DisplayPort 1.2接口，內存控制器則提升至最高DDR3-1866級別（移動版為DDR3-1600），並支持低電壓版DDR3內存。
Trinity APU 架構圖
綜合來說，Trinity APU 相比Llano APU有25%的CPU性能提升以及50%的GPU性能提升，其中TDP為17W的移動版產品將用於打造AMD的Ultrathin筆記本電腦，在整合了圖形核心的CPU產品中，其遊戲性能和媒體加速性能是領軍者。
目前推出的Trinity APU 是移動版產品，具體規格如上表所示，其中TDP為17W的A6-4455M就是針對Ultrathin筆記本電腦而打造的。
Trinity APU 支持豐富的視頻轉碼加速功能
Dual Graphics功能自然不能缺少
據稱，A10、A8、A6系列Trinity APU 整合的Radeon HD 7660G/7640G/7520G圖形核心都可以和Radeon HD 7670M/7650M/7550M/7510M/7450M組建Dual Graphics系統，以提升系統的遊戲性能表現。
值得注意的是，為了對抗英特爾的ThunderBolt接口，AMD 在Trinity APU 平台上也採用了名為Lightning Bolt的擴展接口，該接口將被應用在Ultrathin筆記本電腦上，可用於擴展顯示以及連接各種外設。
Trinity APU採用了32nm的SOI GateFirst HKMG工藝打造
Trinity APU採用了32nm的SOI GateFirst HKMG 工藝打造，這個也是其功耗能夠大幅下降的主要原因。
Trinity APU 在每瓦性能上大幅領先Llano APU
Trinity APU 主要針對的產品領域
Trinity APU將首先用在Ultrathin上
與對手的Core i5-2410M相比，移動版Trinity APU 在電池續航上有相當大的優勢，對應平台的最大續航時間可達12小時。
AMD 坦言，之前的產品在功耗上確實落後很多，但是最近推出的產品已經與英特爾對應產品呈同一水平。
AMD 高清媒體加速器將帶來更好的視頻解碼質量
視頻穩定技術將應用在多個瀏覽器中
支持開源的VLC媒體播放器
支持Quick Stream技術
Trinity APU 在遊戲領域上的最大變化，莫過於加入了Eyefinity多屏技術的支持了。
在遊戲性能上，Trinity APU 比對手的Core i7-3770K要高出很多

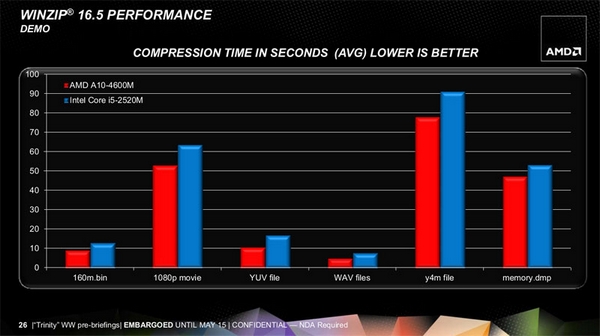

Winzip 文件壓縮時間比對手同級別產品更低
支持GPU加速和OpenCL加速的Trinity在PS CS6中表現更好
Trinity APU 綜合性能比對手更高
另外在產品定位方面，AMD將繼續現有的政策，即FX系列對應8核心的高端CPU，其餘市場則由不同級別的APU產品佔領。
